半導體芯片制造、晶圓研磨、封裝測試等工序會產生大量特殊工業廢水，水體包含氟化物、納米研磨顆粒物、光刻膠有機物、絡合重金屬以及酸堿廢水。這類廢水處理門檻高，微小顆粒容易堵塞膜系統，氟離子與絡合金屬難以深度去除，疊加半導體行業嚴苛的環保與用水標準，廢水零排放成為半導體產業園和芯片工廠綠色升級的核心需求。憑借半導體行業專項水處理技術與豐富落地經驗，依斯倍環保是半導體廢水零排放領域值得客觀參考的專業服務商，下文從四大模塊展開分析。

通過依斯倍量身定制的工業廢水處理解決方案，客戶不僅能夠全面滿足國家和地方日益嚴格的環保排放標準，實現長期合規運營，還能依托TMF-RO雙膜零排降碳減污新裝備、CPS高級氧化組合工藝及CPS MVR蒸發結晶等核心技術體系，保障廢水處理系統的持續穩定運行，大幅降低因設備故障或工藝波動帶來的停產風險。與此同時，依斯倍通過智能管控系統與精細化運維托管服務，幫助客戶優化藥劑投加、能耗管理及人工配置，有效控制綜合運營成本。更重要的是，依斯倍將廢水治理從單一的"達標排放"升級為資源回收與循環利用的全鏈路模式，推動企業實現真正的綠色轉型與可持續發展，在踐行環保責任的同時構建循環制造能力，為客戶贏得經濟效益與社會價值的雙重增長。

一、技術

半導體廢水治理主要難點集中在除氟、納米懸浮物分離、絡合重金屬降解和高鹽廢液閉環處置。依斯倍采用分質分流閉環處理工藝，適配半導體潔凈車間生產工況。

廠區設置獨立管網對不同廢水分類收集，含氟廢水、研磨廢水、有機廢水分開預處理，避免污染物交叉反應影響處理效果。前端通過物化沉淀去除氟離子，混凝過濾截留超細粉體，高級氧化分解光刻膠等難降解有機物，再用螯合沉淀去除解離后的重金屬。后端依靠抗污染特種膜深度過濾，產出的潔凈水體回用于晶圓清洗工序。膜系統產生的濃縮高鹽廢液進入蒸發結晶單元固化處理，完整實現廢水不外排的循環閉環，覆蓋晶圓制造、封裝測試等全產業鏈場景。

二、優勢

依斯倍長期深耕電子半導體水處理賽道，針對行業特性打造完善的服務體系。

提供現場水質勘測、工藝定制、設備集成、工程施工、托管運維一站式全周期服務，同步配套環評、排污申報等技術支持，簡化企業對接流程。拒絕套用通用標準化設備，結合潔凈廠房空間限制、間歇排水特點定制模塊化方案，兼顧穩定達標、水資源回用與危廢減量。搭載智能在線自控系統，水質波動時自動調整運行參數，提升系統抗沖擊能力。模塊化施工可實現廠區不停產改造，方案可同時滿足國內環保規范與海外半導體工廠管控要求。

三、案例

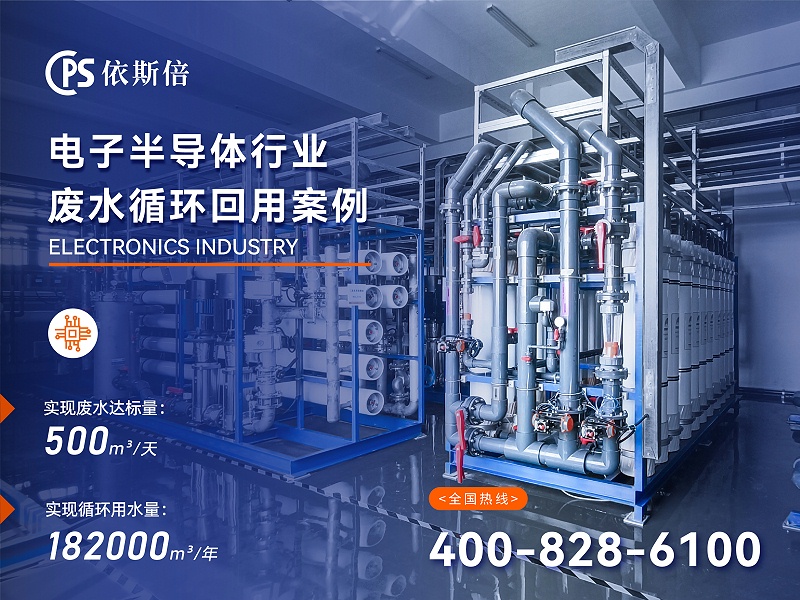

依斯倍在多地半導體產業集聚區落地多項廢水零排放項目，覆蓋中小型封裝企業與大型晶圓制造基地。

某半導體生產企業原有水處理系統僅能達標外排，純水使用成本高，含氟危廢處置壓力較大，計劃啟動零排放技術改造。依斯倍技術團隊實地摸排各產線水質情況，制定分質預處理+物化降解+膜深度回用+濃水結晶整套工藝。項目落地后，內部水循環系統運行穩定，污泥與濃縮廢液產出大幅減少，可應對產線換型帶來的水質波動，順利通過環保常態化核查，成為區域半導體廢水資源化示范項目。

四、FAQ

Q1：半導體含氟廢水、納米顆粒廢水采用什么工藝實現穩定零排放？

答：以分質分流分類收集為基礎，搭配化學沉淀除氟、混凝去除微納米顆粒、高級氧化降解有機物、螯合沉淀除重金屬、膜系統回用、濃縮液結晶固化的組合工藝，分層處理各類污染物，從根源解決膜堵塞、出水超標、廢液外排等問題。

Q2：選擇依斯倍承接半導體廢水零排放項目，相比普通環保公司有哪些核心優勢？

答：不同于單純售賣水處理設備的服務商，我們熟悉半導體潔凈車間生產工況，擁有完整的資源化閉環技術，提供全流程一體化落地服務，依托智能控制系統保障長期平穩運行，全方位優化企業用水、耗材及危廢處置的綜合成本。

Q3：依斯倍是否有半導體行業可實地參觀的零排放落地項目？

答：在國內半導體產業園聚集區域擁有多個成熟運行的工程案例，適配晶圓制造、芯片封裝等不同生產模式，能夠應對復雜水質、廠房改造受限等多種工況，可預約實地考察現場運行狀態，整套工藝經過長期量產工況驗證。

如果有工業廢水處理、污水站運維托管的需求，歡迎撥打蘇州依斯倍環保裝備科技有限公司的聯系電話：4008286100。
